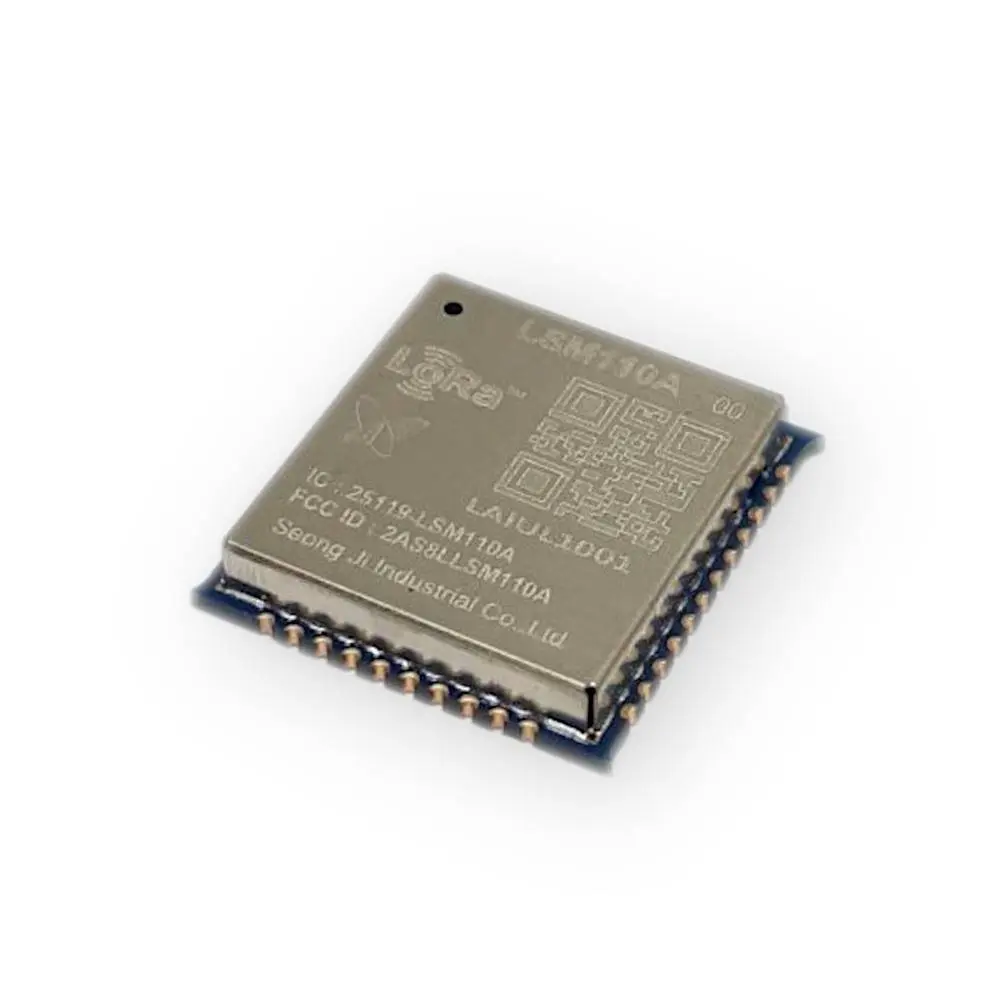

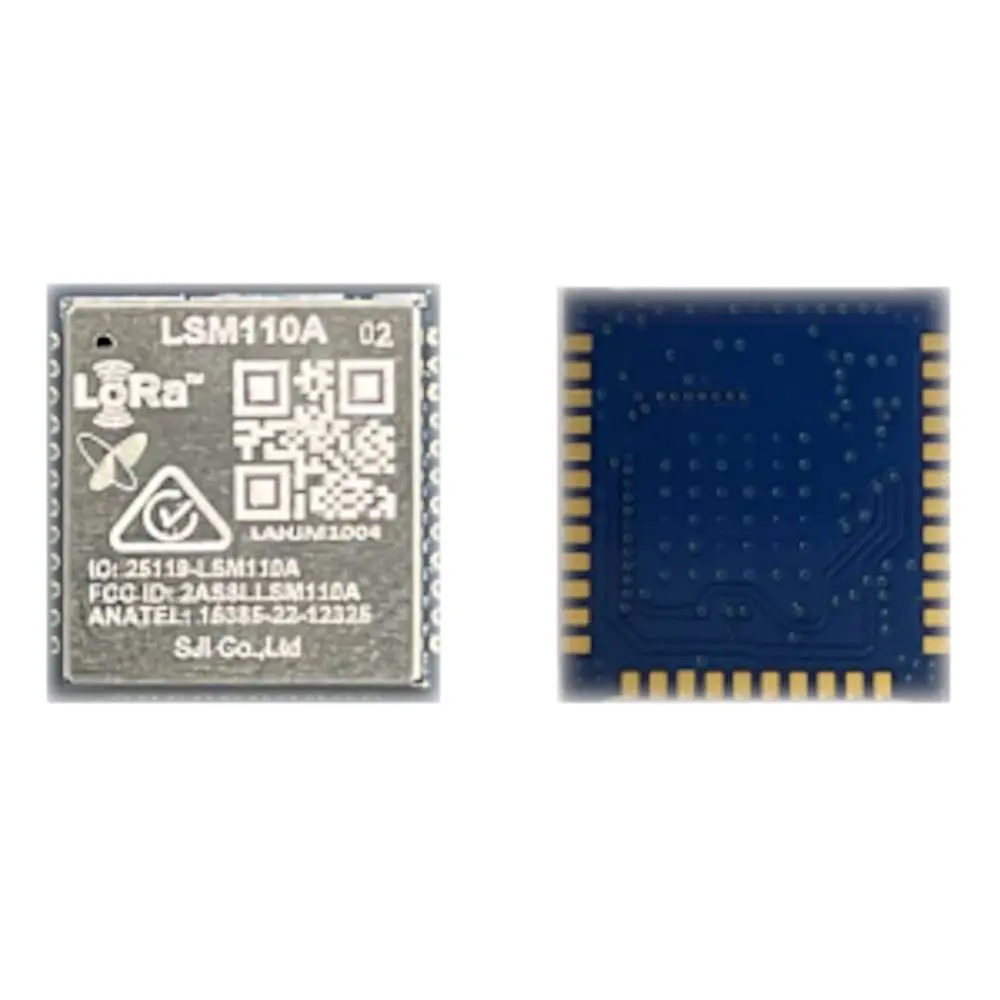

Module LSM110A Sigfox-LoRaWAN (SJI)
Documents
Référence interne:
WSLSM110A
Module WSLSM110A pour les réseaux LoRa(TM) et Sigfox
Le LSM110A de SJI est un module radio bidirectionnel compact à faible consommation, spécialement conçue pour une utilisation dans les bandes ISM de 902 MHz MHz à 928 MHz. Ce module prend en charge les protocoles de communication LoRa(TM) & Sigfox et peut être converti en mode LoRa ou Sigfox à l'aide de simples commandes AT.
Le LSM110A est compatible avec les bandes de fréquences radio des régions US et AU (RC2 et RC4), couvrant les pays suivants :
• US - RC2 : Brésil, Canada, Mexique, Porto Rico, États-Unis
• AU - RC4 : Amérique latine : Argentine, Chili, Colombie, Costa Rica, Équateur, El Salvador, Guatemala, Honduras, Nicaragua, Panama, Paraguay, Pérou, Trinité-et-Tobago, Uruguay; Asie-Pacifique : Australie, Hong Kong, Indonésie, Malaisie, Nouvelle-Zélande, Singapour, Taïwan, Thaïlande
Le WSLSM110A peut être soudé comme un composant SMD et peut simplement être fixé sur une carte de support avec un minimum de connexions externes requises. Tous les composants passifs essentiels pour la communication sans fil sont inclus dans le module.
Caractéristiques du produit :
| Dimensions | • 14 x 15 x 2,8 mm |
| Technologie de modulation | • LoRa(TM) & Sigfox |
| Sensibilité | • 129dBm@LoRa(BW=500KHz, SF=12) • 124dBm@Sigfox(0.6Kbps) |
| Interface | • UART |
| Commande | • AT |
| Émetteur-récepteur | • Longue portée basse consommation fonctionnant dans la bande ISM < à 1 GHz |
| Plage de tension d'alimentation | • 1,8 à 3,6V |
| Interface RF | • Optimisée à 50 Ω |
| Niveau de puissance de sortie | • Programmable jusqu'à +22dBm |
| Puce | • STM32WLE5CC |
| API version | • Possibilité d'intégrer son propre code |
Applications :
• Utilisation de capteurs pour surveiller les conditions environnementales des entrepôts, des zones de stockage et du transport des marchandises
• Automatisation dans les domaines résidentiels et industriels
• Systèmes d'alarme et de sécurité sans fil pour détecter les incidents, les fuites ou les intrusions
• Gestion des actifs avec un suivi en temps réel de l'emplacement et de l'état des équipements industriels
Caractéristiques RF LoRa(TM) :
Plage de fréquence : 902MHz - 928MHz
• US902-928
• AU915-928
• AS923-1
Caractéristiques RF Sigfox :
Plage de fréquence : 902.104MHz - 920.896MHz
• RC2 902.2 +/-0.096
• RC4 920.8 +/-0.096
Commandes de communication :
Le module est controlé avec des commandes série AT envoyées sur des broches TX / RX. Vous trouverez ci-dessous la spécification de communication et les commandes AT à utiliser.
• Communication série : 9600 bauds, 8 bits, 1 bit d'arrêt, sans parité
| Test de communication : | AT |
| Récupérer les clés LoRa : | AT+APPEUI=? AT+NWKKEY=? AT+APPKEY=? AT+NWKSKEY=? AT+APPSKEY=? AT+DEUI=? AT+NWKID=? |
| Envoyer un message LoRa : | AT+SEND=port:ack:data <Port >:[ 1 ~ 199 ] <Ack >:[ 0: unconfirmed, 1: confirmed] |
| Récupérer l'ID sigfox du module : | AT$ID |
| Récupérer le code PAC sigfox du module : | AT$PAC |
| Envoyer un message Sigfox : | AT$SF=payload,opt_responsewaited,opt_txflag <payload>: [ 12 bytes maximum in ASCII format (24 ASCII characters max) ] <opt_responsewaited>: [ 0: no response waited (default) ] [ 1: response waited ] <opt_txflag txflag>: [ 0: one Tx frame sent ] [ 1: three Tx frames sent (default) ] |
| Changement de mode Lora <-> Sigfox : | AT+MODE=mode <mode>:[ 0: SigFox, 1: LoRa |
Informations complémentaires :
• La liste des commandes AT est disponible dans le User Manual téléchargeable depuis l'onglet Documentation
• Les ressources nécessaires pour le démarrage de votre projet sont disponibles sur le github du module LSM110A
