Module LSM100A Sigfox-LoRaWAN FW 1.0.4 (SJI)
Le module SJI LSM100A expérimente les réseaux LoRa(TM) et Sigfox à faible consommation d'énergie. Il est compatible avec les régions EU, AS, RC1 et RC3.
Le WSLSM100A est certifié LoRaWan et Sigfox. Firmware Version 1.0.4
Référence interne:
WSLSM100A
Module WSLSM100A avec communication LoRa(TM) et Sigfox
Le LSM100A prend en charge les communications sans fil longues portées LoRa(TM) et Sigfox qui permettent une faible consommation d'énergie. Le module au format compact utilise les bandes de fréquences ISM de 863 MHz ~ 928 MHz. Il peut être converti en mode LoRa ou en mode Sigfox à l'aide de simples commandes AT.
Le LSM100A prend en charge les bandes de fréquences radio des régions EU et AS (RC1 et RC3), couvrant les pays suivants :
• EU - RC1 : Europe : Union européenne, Andorre, Liechtenstein, Norvège, Serbie, Suisse, Ukraine, Royaume-Uni; Outre-mer : Guyane française, Polynésie française, Guadeloupe, Martinique, Mayotte, Nouvelle-Calédonie, Réunion; Moyen-Orient et Afrique : Botswana, Côte d'Ivoire, Kenya, Maurice, Namibie, Nigeria, Oman, Sénégal, Afrique du Sud, Swaziland, Émirats arabes unis
• AS - RC3 : Japon

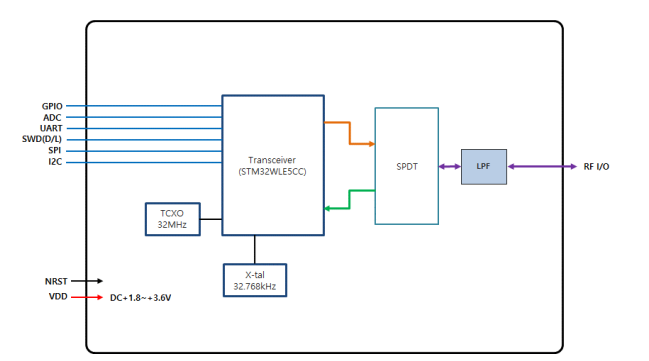

Le module est soudable comme un composant SMD et peut facilement être monté sur une carte de support avec un minimum de connexions externes requises. Le WSLSM100A intègre tous les composants passifs nécessaires pour la communication sans fil, comme illustré dans la figure suivante.
Le module fournit une communication à spectre étalé ultra longue portée et une immunité élevée aux interférences tout en minimisant la consommation de courant.
Applications :
• Système d'alerte de sécurité contre les incendies, les vols ou les intrusions
• Surveillez grâce à des capteurs les conditions climatiques et environnementales des entrepôts
• Gestion des déchets en surveillant les niveaux de remplissages des conteneurs pour optimiser les collectes
• Contrôlez le trafic, l'éclairage public ou la surveillance de la qualité de l'air au sein des villes intelligentes (Smart City)
Caractéristiques du produit :
| Dimensions | • 14 x 15 x 2.8mm |
| Technologie de modulation | • LoRa(TM) & Sigfox |
| Sensibilité | • 136dBm@LoRa(BW=125KHz, SF=12) • 124dBm@Sigfox(0.6Kbps) |
| Interface | • UART |
| Commande | • AT |
| Émetteur-récepteur | • Longue portée basse consommation fonctionnant dans la bande ISM < à 1 GHz |
| Plage de tension d'alimentation | • 1,8 à 3,6V |
| Interface RF | • Optimisée à 50 Ω |
| Niveau de puissance de sortie | • Jusqu'à +15dBm |
| Puce | • STM32WLE5CC |
| API Version | • Possibilité d'intégrer son propre code |
Caractéristiques RF LoRa(TM) :
Plage de fréquence : 863 MHz - 928 MHz
• EU863-870
• AS923
Caractéristiques RF Sigfox :
Plage de fréquence : 863 MHz - 928 MHz
• RC1 868.13±0.096
• RC3 923.20±0.096
Commandes de communication :
Le module est controlé avec des commandes série AT envoyées sur des broches TX / RX. Ci-dessous la spécification de communication et les commandes AT à utiliser.
Communication série : 9600 bauds, 8 bits, 1 bit d'arrêt, sans parité
| Test de communication : | AT |
| Récupérer les clés LoRa : | AT+APPEUI=? AT+NWKKEY=? AT+APPKEY=? AT+NWKSKEY=? AT+APPSKEY=? AT+DEUI=? AT+NWKID=? |
| Envoyer un message LoRa : | AT+SEND=port:ack:data <Port >:[ 1 ~ 199 ] <Ack >:[ 0: unconfirmed, 1: confirmed] |
| Récupérer l'ID sigfox du module : | AT$ID |
| Récupérer le code PAC sigfox du module : | AT$PAC |
| Envoyer un message Sigfox : | AT$SF=payload,opt_responsewaited,opt_txflag <payload>: [ 12 bytes maximum in ASCII format (24 ASCII characters max) ] <opt_responsewaited>: [ 0: no response waited (default) ] [ 1: response waited ] <opt_txflag txflag>: [ 0: one Tx frame sent ] [ 1: three Tx frames sent (default) ] |
| Changement de mode Lora <-> Sigfox : | AT+MODE=mode <mode>:[ 0: SigFox, 1: LoRa |
Informations supplémentaires :
• L'ensemble des commandes AT sont disponibles dans le User Manual téléchargeable depuis l'onglet Documentation
• Retrouvez toutes les resources pour développer votre projet sur le github du module LSM100A
