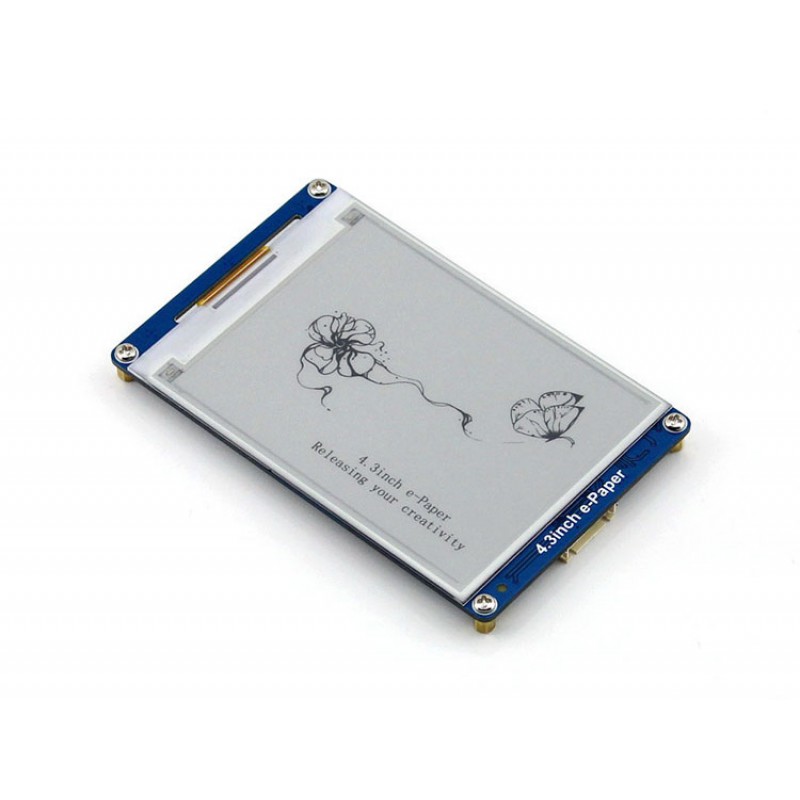

Module d'affichage E-Ink 800x600, 4.3 pouces avec UART
Référence interne:
PR0002080
Module d'affichage E-Ink 4.3 pouces UART
Aperçu
Il s'agit d'un module d'affichage E-Ink à interface série, d'une taille de 4,3 pouces et d'une résolution de 800 × 600, avec bibliothèques de polices intégrées et consommation d'énergie ultra faible.
Vous n'avez pas besoin de savoir quoi que ce soit sur les détails sous-jacents complexes d'e-Paper, ni les algorithmes spécifiques d'affichage de graphiques, de textes et d'images. Tout ce dont il a besoin est l'interface série, et tout ce qui compte, c'est votre créativité.
Caractéristiques
Facile à utiliser, affiche n'importe quel contenu via une interface série, y compris les graphiques géométriques, les textes et les images
Bibliothèques de polices intégrées, prend en charge les polices chinoises GBK à 32, 48 et 64 points et les polices anglaises
NandFlash de 128 Mo intégré, permet de stocker les données de police / image dans une carte TF externe ou dans le NandFlash interne
Affichage du niveau de gris 4, résolution 800 × 600
Débit en bauds de l'interface série réglable, 115200 par défaut lors de la mise sous tension
Alimenté de 3.3V à 5V, compatible avec le niveau logique
Consommation d'énergie ultra basse, courant de sommeil inférieur à 5mA
Livré avec un logiciel hôte, contrôlez-le directement sur votre ordinateur
Spécifications
- Tension de fonctionnement: 3.3V-5.0V
- Interface: Serie
- Dimension du contour: 118.0mm × 75.0mm
- Taille de l'écran: 88mm × 66mm
- Résolution: 800 × 600
- Couleur de l'affichage: noir, blanc
- Niveau de gris: 4
- Temps de rafraîchissement complet: 1.5s
- Puissance de rafraîchissement: 26.4mW (typ.)
- Puissance de veille: <0.017mW
- Angle de visionnement:> 170 °
Interface
SYMBOLE | DESCRIPTION |
VCC | 3.3V - 5.5V |
GND | Ground |
DOUT | Serial data out |
DIN | Serial data in |
WAKE_UP | External Wake up |
RST | External reset |
Ressources de Développement:
Wiki : www.waveshare.com/wiki/4.3inch_e-Paper_UART_Module
Guide de sélection:
Part Number | Colors | Grey Level | Resolution | Display size (mm) | Outline Dimension (mm) | Partial Refresh Time (s) | Full Refresh Time (s) | Interface |
1.54inch e-Paper Module | black, white | 2 | 200x200 | 27.60 × 27.60 | 48.0 × 33.0 | 0.3 | 2 | SPI |
1.54inch e-Paper Module (B) | red, black, white | 2 | 200x200 | 27.60 × 27.60 | 48.0 × 33.0 | N/A | 8 | SPI |
2.13inch e-Paper HAT | black, white | 2 | 250x122 | 48.55 × 23.71 | 65.0 × 30.2 | 0.3 | 2 | SPI |
2.13inch e-Paper HAT (B) | red, black, white | 2 | 212x104 | 48.55 × 23.71 | 65.0 × 30.2 | N/A | 15 | SPI |
2.7inch e-Paper HAT | black, white | 2 | 264x176 | 57.29 × 38.19 | 85.0 × 56.0 | N/A | 6 | SPI |
2.7inch e-Paper HAT (B) | red, black, white | 2 | 264x176 | 57.29 × 38.19 | 85.0 × 56.0 | N/A | 15 | SPI |
2.9inch e-Paper Module | black, white | 2 | 296x128 | 66.89 × 29.05 | 89.5 × 38.0 | 0.3 | 2 | SPI |
2.9inch e-Paper Module (B) | red, black, white | 2 | 296x128 | 66.89 × 29.05 | 89.5 × 38.0 | N/A | 15 | SPI |
4.2inch e-Paper Module | black, white | 2 | 400x300 | 84.80 × 63.60 | 103.0 × 78.5 | N/A | 4 | SPI |
4.2inch e-Paper Module (B) | red, black, white | 2 | 400x300 | 84.80 × 63.60 | 103.0 × 78.5 | N/A | 15 | SPI |
4.3inch e-Paper UART Module | black, white | 4 | 800x600 | 88.00 × 66.00 | 118.0 × 75.0 | N/A | 1.5 | UART |
