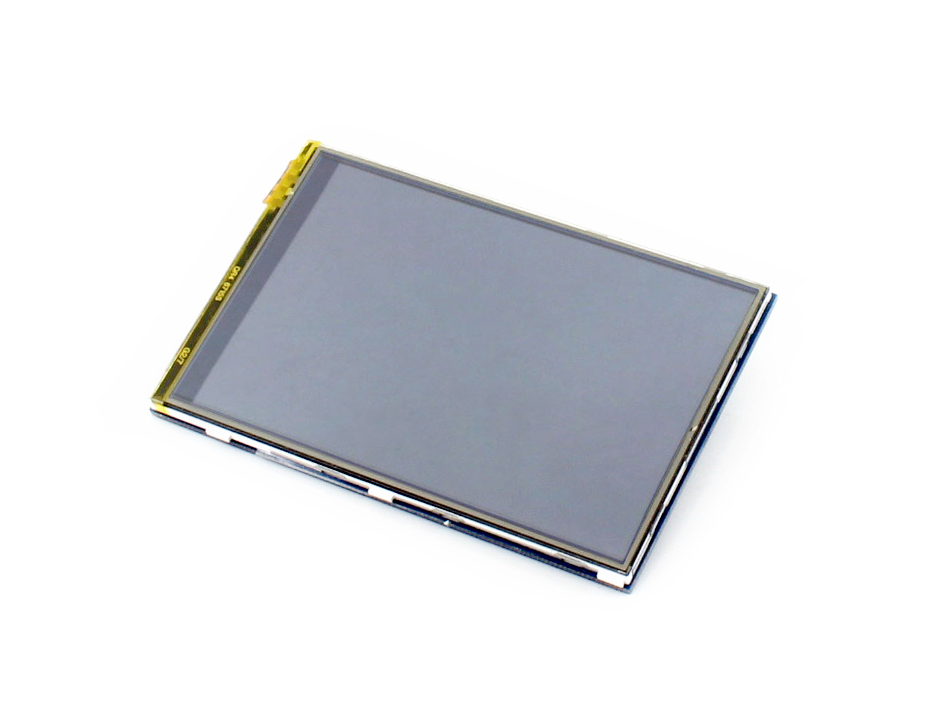

3.5INCH RPI LCD (B), 320×480, IPS
Ecran LCD tactile de 3.5 Pouce, interface RPI, matrice résistive, résolution 320x480 avec technologie IPS
Référence interne:
PR0001740
Description :
- 320 × 480 haute résolution
- Contrôle tactile résistif
- Technologie IPS, haute qualité et affichage parfait à partir d'un angle de vision très large
- Compatible et Connexion directe avec toute révision de Raspberry Pi
- Pilotes fournis (fonctionne avec votre propre Raspbian / Ubuntu directement)
- Sa taille s'adapte parfaitement au Raspberry Pi
- Interchangeable avec la Version (A) du même écran
Wiki : www.waveshare.com/product/3.5inch-rpi-lcd-b.htm
Fourni avec :
- 1 x Ecran LCD résistif 3.5 pouces IPS (B)
- 1 x Jeux de vis
- 1 x Stylo tactile
Description Interface:
| PIN NO. | SYMBOL | DESCRIPTION |
| 1, 17 | 3.3V | Power positive (3.3V power input) |
| 2, 4 | 5V | Power positive (5V power input) |
| 3, 5, 7, 8, 10, 11, 12, 13, 15, 16, 18, 24 | NC | NC |
| 6, 9, 14, 20, 25 | GND | Ground |
| 19 | TP_SI | SPI data input of Touch Panel |
| 21 | TP_SO | SPI data output of Touch Panel |
| 22 | TP_IRQ | Touch Panel interrupt, low level while the Touch Panel detects touching |
| 23 | TP_SCK | SPI clock of Touch Panel |
| 26 | TP_CS | Touch Panel chip selection, low active |
