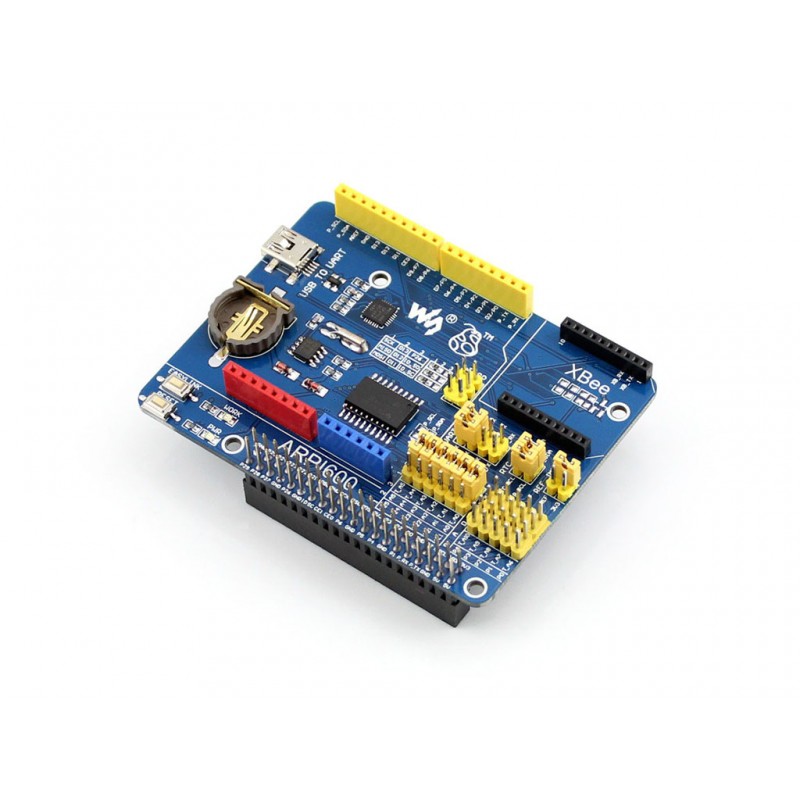

Shield Raspberry Pi ARPI600

Shield pour Raspberry Pi ARPI600

Ce produit donne au Raspberry Pi accès à l'écosystème Arduino avec en prime une connectivité XBee.

Compatible avec les modèles de Rasberry Pi  qui ont un GPIO 40 broches, soit :

• Raspberry Pi 1 Model A+
• Raspberry Pi 1 Model B+
• Raspberry Pi 2 Model B
• Raspberry Pi 3 Model B
• Raspberry Pi 3 Model B+

Fonctionalités :

• Facteur de forme identique aux Arduino Uno et Leonardo donc compatible avec de nombreux shields Arduino
• Socket XBee pour connecter différents modules XBee
• Socket pour capteurs
• Convertisseur USB-série pour debug, configurable en passerelle vers la socket XBee
• Convertisseur Analogique-Numérique 10 bit, 38 KSPS, 11 cannaux : 6 pour l'interface Arduino, 5 pour les capteurs
• Horloge temps réel intégrée

Légende d'implantation :

1. Arduino connector : for connecting Arduino shields
2. ICSP interface : Arduino ICSP
3. XBee connector : for connecting XBee communication modules
4. Sensor interface : for connecting sensors
5. Raspberry Pi connector : for connecting Raspberry Pi
6. USB TO UART
7. TLC1543 : AD converter
8. PCF8563 : RTC
9. CP2102
10. 32.768KHz crystal : for RTC
11. Power indicator
12. XBee state LED
13. XBee and Arduino interface RESET button
14. XBee EASYLINK button
15. RTC battery holder : for CR1220 button battery
16. TLC1543 reference voltage configuration jumper
17. RTC jumper
18. UART jumper

    • when connecting P_RX and CP_TX, P_TX and CP_RX respectively, USB TO UART is connected to Raspberry Pi serial port
    • when connecting XB_RX and CP_TX, XB_TX and CP_RX respectively, USB TO UART is connected to XBee serial port
    • when connecting XB_RX and P_TX, XB_TX and P_RX respectively, Raspberry Pi serial port is connected to XBee serial port
19. Arduino AD selection jumper

    • short 2 and 3 : Arduino A0-A5 as AD input
    • short 1 and 2 : Arduino A0-A5 as digital control
20. Arduino I2C selection jumper

    • short the jumper : Arduino A4-A5 as I2C control (the A4-A5 of Arduino AD selection jumper should be opened)
21. Arduino SPI selection jumper

    • short 1 and 2 : Arduino D11-D13 as SPI control (default)
    • short 2 and 3 : Arduino D11-D13 as digital control

Dimensions :

Liste des pièces :

Documents :
