Shield Arduino écran TFT tactile 2,8''

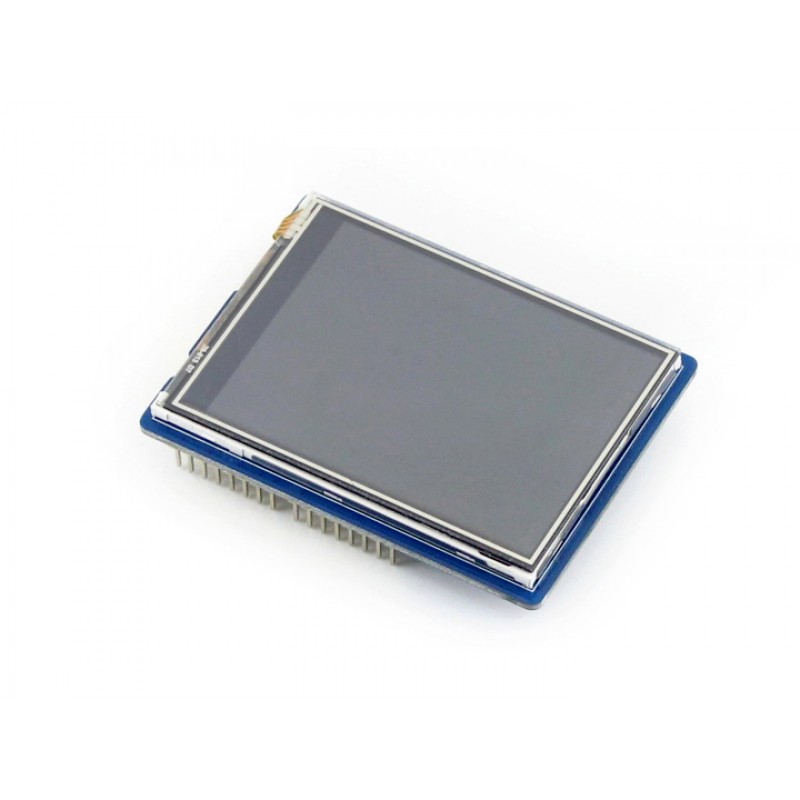

Shield Arduino écran tactile 2,8''
Référence interne:
PR0000760
Spécifications :
- Ecran couleur LCD TFT tactile resistif de 57.6 mm × 43.2 mm, contrôleur HX8347D
- Résolution 320 x 240, 65000 couleurs
- Interface Arduino standard compatible, entre autres, avec les cartes : Arduino UNO, Leonardo, UNO PLUS, NUCLEO, XNUCLEO
- Controleur tactile XPT2046 integré à la carte, plus efficace que les solutions utilisant les entrées analogiques pour traiter les interactions
- Slot Micro SD pratique pour stocker les photos à afficher
- Dialogue via interface SPI pour utiliser peu de pins
- Retro-éclairage pilotable pour diminuer la consommation
- Entrées et sorties 3.3 V / 5 V
Pins utilisées par le shield :
| Arduino PIN | Symbol | Description |
|---|---|---|
| D3 | TP_IRQ | Touch panel interrupt |
| D4 | TP_CS | Touch panel chip select |
| D5 | SD_CS | Micro SD card chip select |
| D7 | LCD_DC | LCD data/command selection |
| D9 | LCD_BL | LCD backlight control |
| D10 | LCD_CS | LCD chip select |
| D11 | MOSI | SPI data input |
| D12 | MISO | SPI data output |
| D13 | SCLK | SPI clock |
Dimensions :
73,3 mm × 55,3 mm
Liste des pièces :
1 * Shield TFT taclie 2,8"
Documents :
Vous pouvez consulter la page du Wiki pour plus d'informations sur la programmation
