Kit Carte Breakout LSM100A LoRaWAN & Sigfox + Antenne 868Mhz

https://www.yadom.fr/web/image/product.template/1531/image_1920?unique=4381a6e
Kit Carte Breakout multi réseaux  LoRa & SigFox sur la base du  module SJI WSLSM100A (EMEA). Concevez facilement et rapidement votre  prototype IOT compatible multi réseaux  LPWAN.

19,90 € 19.9 EUR 19,90 € Toutes taxes comprises

16,58 € Toutes taxes comprises

Pas disponible à la vente

Cette combinaison n'existe pas.

Contactez-nous

Partager

Référence interne: PB0004430

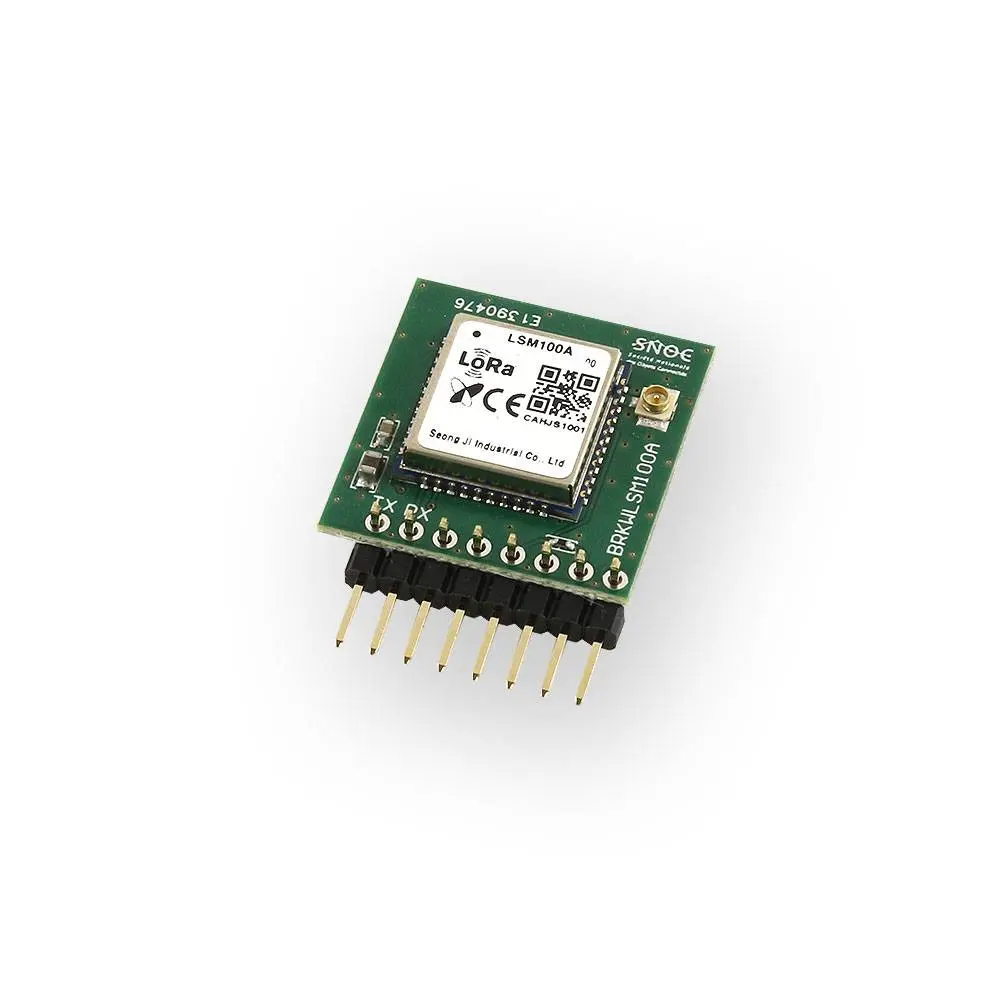

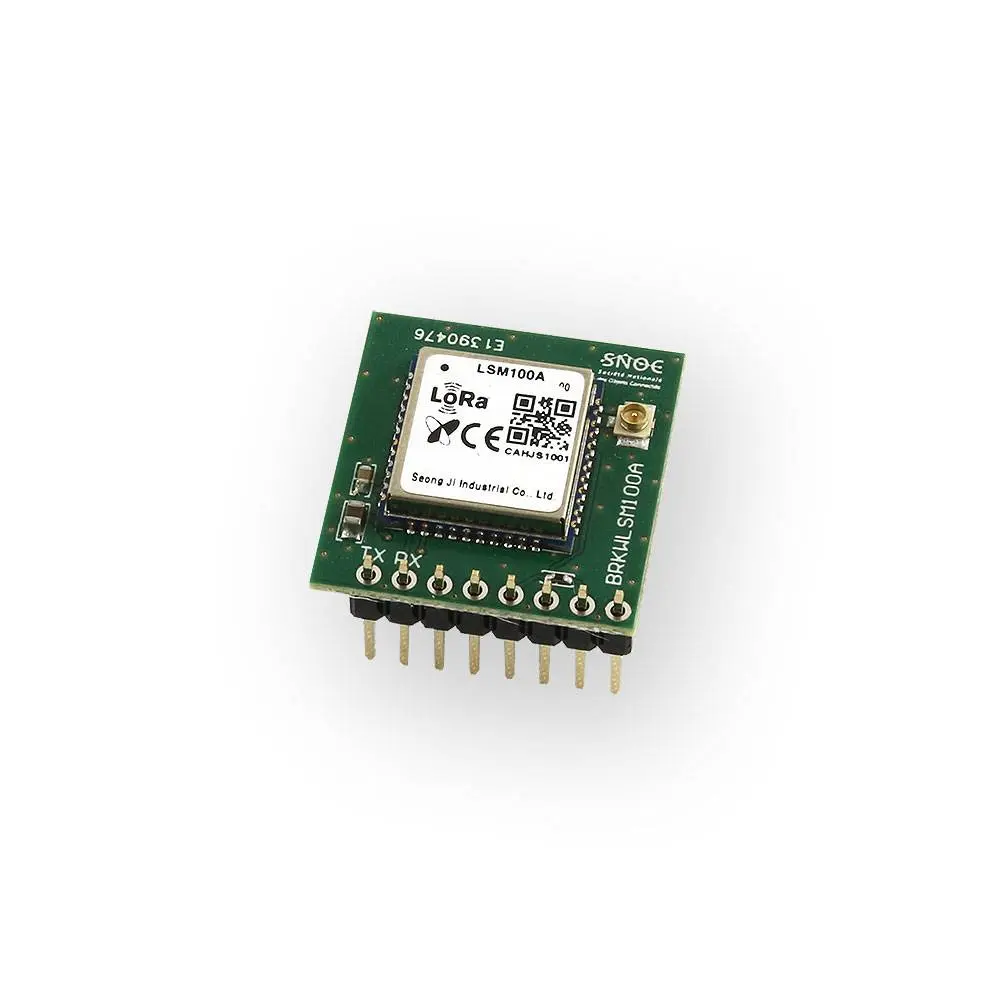

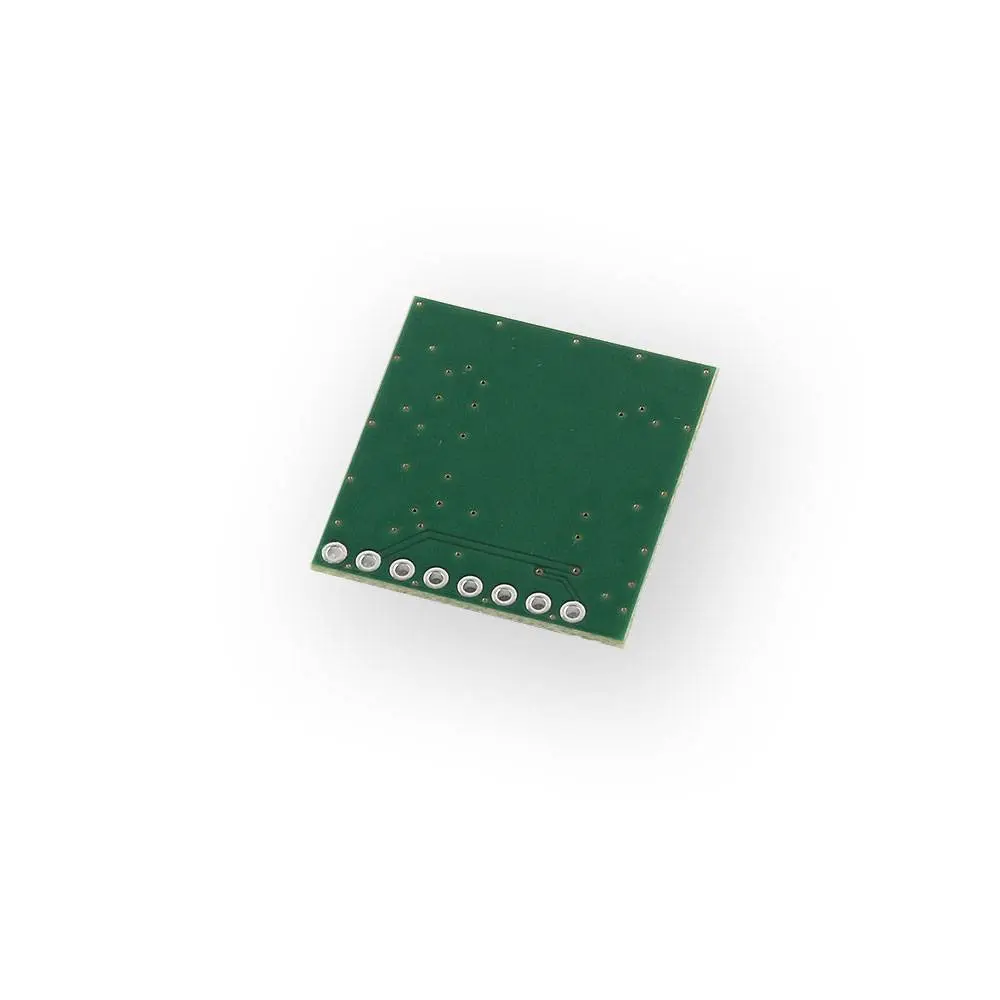

Breakout LoraWan et Sigfox BRKLSM100A



Cette carte de développement, de prise en main rapide, est basée sur le module SJI LSM100A. Ce HAT va vous permettre d'intégrer les réseaux LPWAN LoraWan et/ou Sigfox dans la conception de votre projet IOT. Le LSM100A est un module radio bidirectionnel compact à faible consommation, optimisé pour une utilisation dans les bandes ISM 863 MHz ~ 928 MHz.

Ce module ultra performant prend en charge les protocoles de communication sans fil LoRa(TM) & Sigfox et peut être converti en mode LoRa ou en mode Sigfox à l'aide de simples commandes AT.


Caractéristiques du produit :


Dimensions• 14 x 15 x 2,8 mm. (Typ.)
Technologie de modulation• LoRa(TM) & Sigfox
Sensibilité• Jusqu'à -136dBm@LoRa(BW=125KHz, SF=12), 124dBm at Sigfox (0.6Kbps)
Interface • UART
Commande• AT
Émetteur-récepteur• Longue portée basse consommation fonctionnant dans la bande ISM inférieure à 1GHz
Plage de tension d'alimentation • 1,8 à 3,6V
Interface RF • Optimisée à 50 Ω
Niveau de puissance de sortie• Jusqu'à +15dBm
Courant• Tx : 27mA
• Rx : 5mA
Puce• STM32WLE5CC
API Version• Possibilité d'intégrer son propre code



Applications :


• Systèmes d'alarme et de sécurité sans fil

• Surveillance et contrôle industriels

• Détecter l'humidité et la température des sols

• Lecture automatisée des compteurs

• Domotique

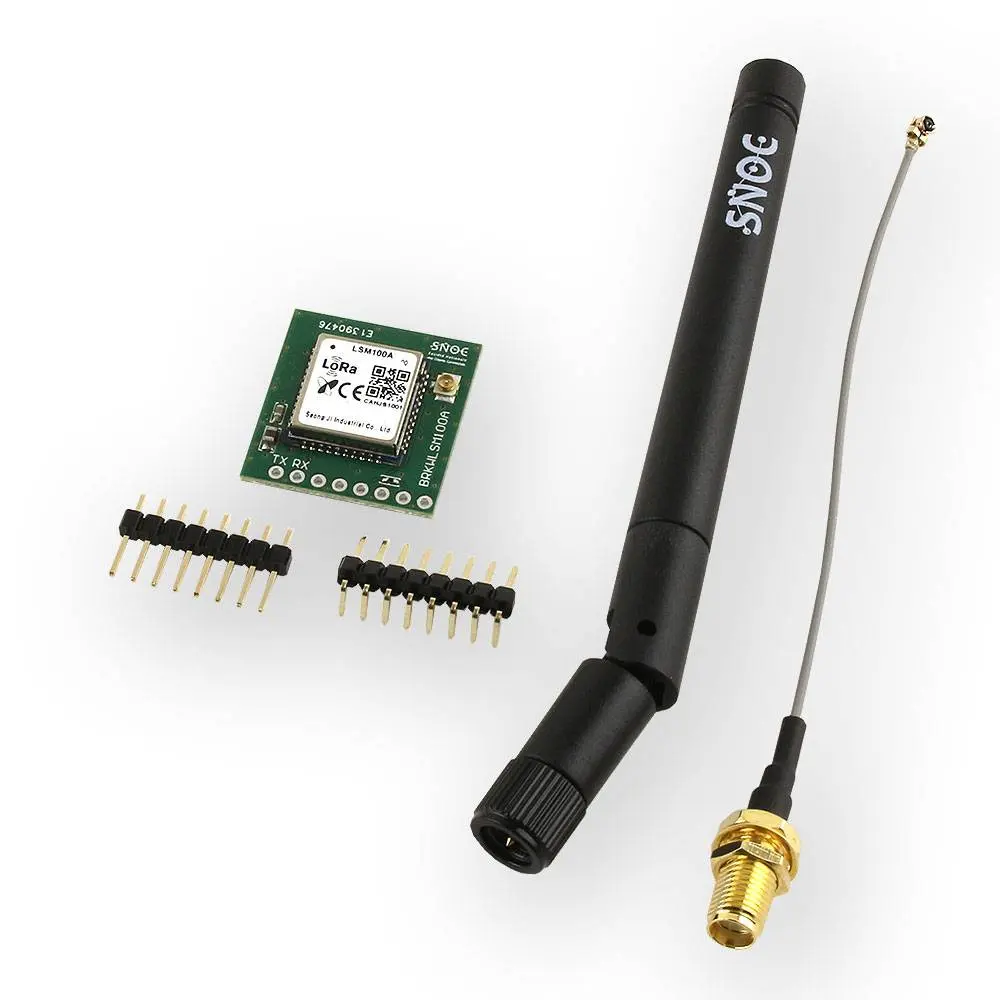

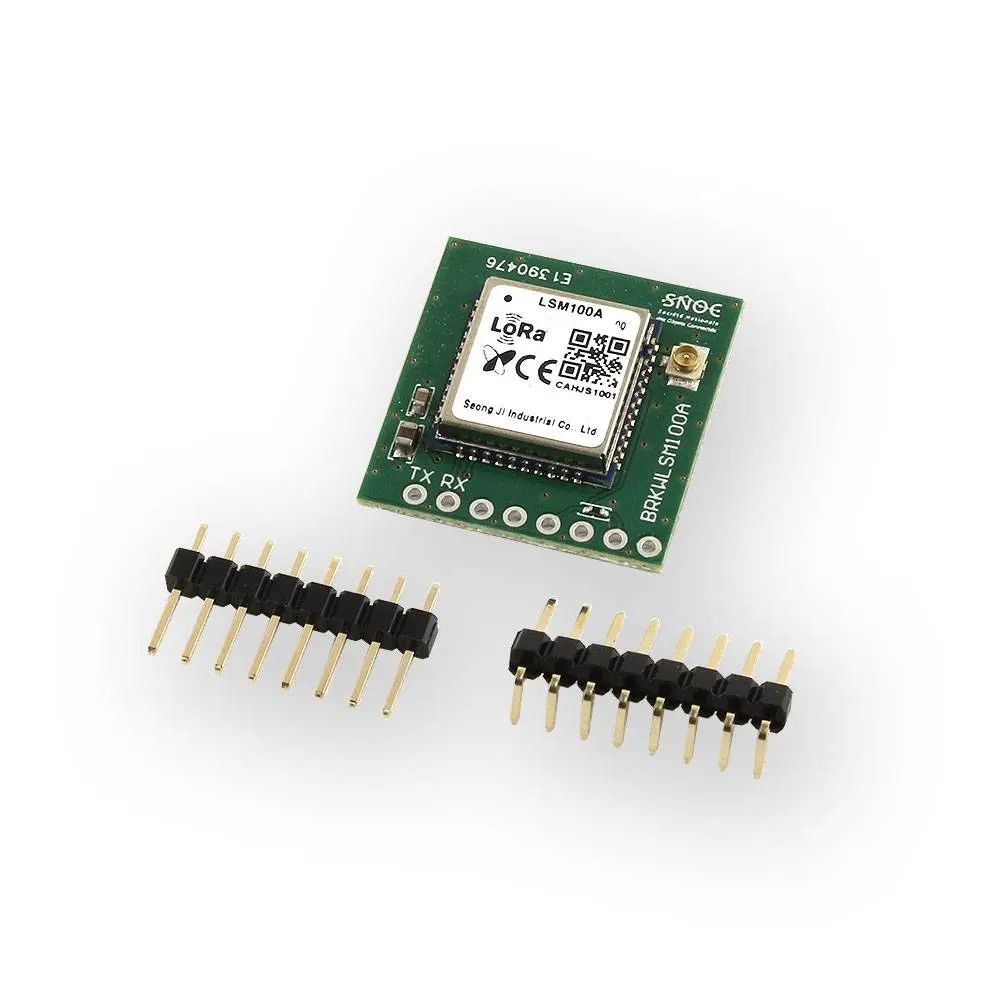

Composition du kit :



• 1x Carte breakout BRKLSM100A

• 1x Antenne articulée 1/2 onde 868Mhz

• 1x Câble UFL <> RP-SMA 100mm

• 1x Connecteur Mâle, Traversant, 8 Contacts, 1 rangée, Angle droit, au pas de 2.54, plaqué or

• 1x Connecteur Mâle, Traversant, 8 Contacts, 1 rangée, au pas de 2.54, plaqué or

• 1x Accès à vos données via le portail SigFox


Caractéristiques RF LoRa(TM) :


Plage de fréquence (1) : 863MHz - 928MHz

•  EU863-870

•  AS923

•  KR920-923


Caractéristiques RF Sigfox :


Plage de fréquence (1) : 863MHz - 928MHz

•  RC1 868.13±0.096

•  RC3 923.20±0.096


Commandes de communication :


Le module est controlé avec des commandes série AT envoyées sur des broches TX / RX. Vous trouverez ci-dessous la spécification de communication et les commandes AT à utiliser.

• Communication série : 9600 bauds, 8 bits, 1 bit d'arrêt, sans parité

Quelques exemples de commandes AT :

Test de communication AT
Récupérer les clés LoRaAT+APPEUI=?
AT+NWKKEY=?
AT+APPKEY=?
AT+NWKSKEY=?
AT+APPSKEY=?
AT+DEUI=?
AT+NWKID=?
Envoyer un message LoRaAT+SEND=port:ack:data
<Port >:[ 1 ~ 199 ]
<Ack >:[ 0: unconfirmed, 1: confirmed]
Récupérer l'ID sigfox du moduleAT$ID
Récupérer le code PAC sigfox du moduleAT$PAC
Envoyer un message SigfoxAT$SF=payload,opt_responsewaited,opt_txflag
<payload>: [ 12 bytes maximum in ASCII format (24 ASCII characters max) ]
<opt_responsewaited>: [ 0: no response waited (default) ] [ 1: response waited ]
<opt_txflag txflag>: [ 0: one Tx frame sent ] [ 1: three Tx frames sent (default) ]
Changement de mode Lora <-> SigfoxAT+MODE=mode
<mode>:[ 0: SigFox, 1: LoRa



Informations supplémentaires :

• Plus d'informations pour le démarrage de votre projet sont disponibles sur le site du fabricant

• Retrouvez toutes les resources pour développer votre projet sur le github du module LSM100A
